Tolerance přesnosti
Zaručíme vysokou přesnost povrchu & nízkou deformaci

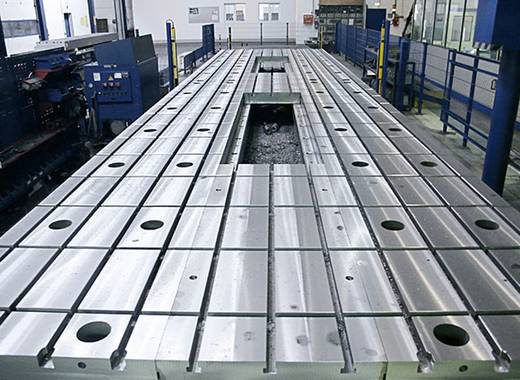

Povrchy upínacích, měřicích, rýsovacích a příměrných desek se vyrábí podle DIN 876.
K měření přesnosti plochy se deska uloží na alespoň 3 body.
Žebrování desek, které je konstruováno pro příslušný účel použití, odvádí síly vznikající užíváním desky na podpěrné body, takže deformace měřené plochy se příslušně sníží a přesnost povrchu zvýší.
Tabulky tolerancí
| L mm | 200 | 300 | 500 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 |
|---|---|---|---|---|---|---|---|---|---|
| DIN 876 / III | 48 | 52 | 60 | 72 | 80 | 88 | 100 | 120 | 140 |
| DIN 876 / II | 24 | 26 | 30 | 36 | 40 | 44 | 50 | 60 | 70 |
| DIN 876 / I | 12 | 13 | 15 | 18 | 20 | 22 | 25 | 30 | 35 |
| DIN 876 / 0 | 4,8 | 5,2 | 6 | 7,2 | 8 | 8,8 | 10 | 12 | 14 |
| L mm | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 |
|---|---|---|---|---|---|---|---|---|---|
| DIN 876 / III | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 300 | 320 |
| DIN 876 / II | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 |
| DIN 876 / I | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| DIN 876 / 0 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 32 | 32 |
Přesnosti tolerancí

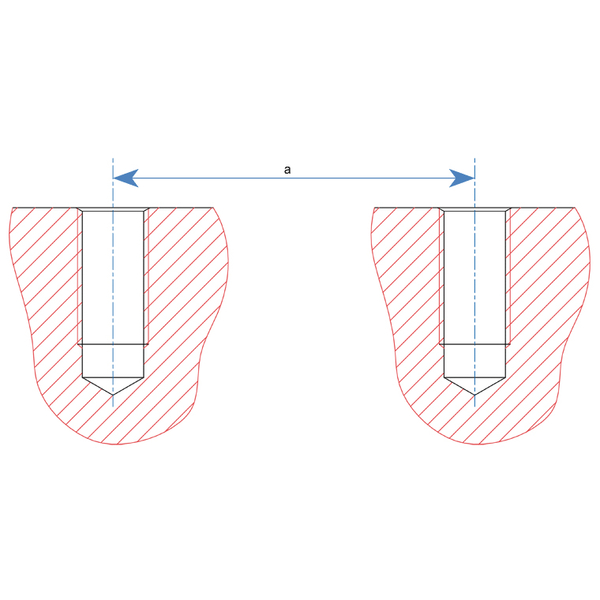

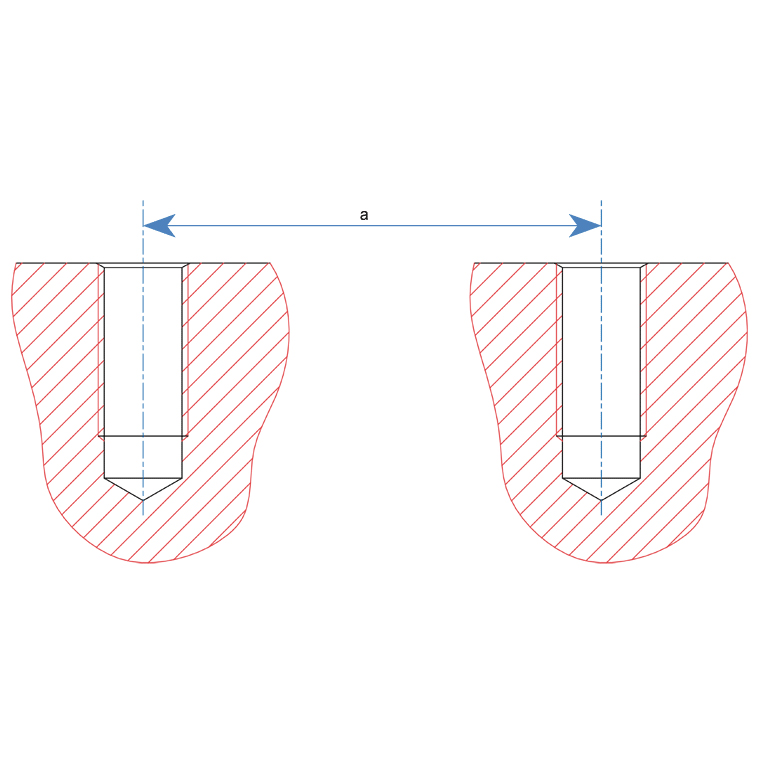

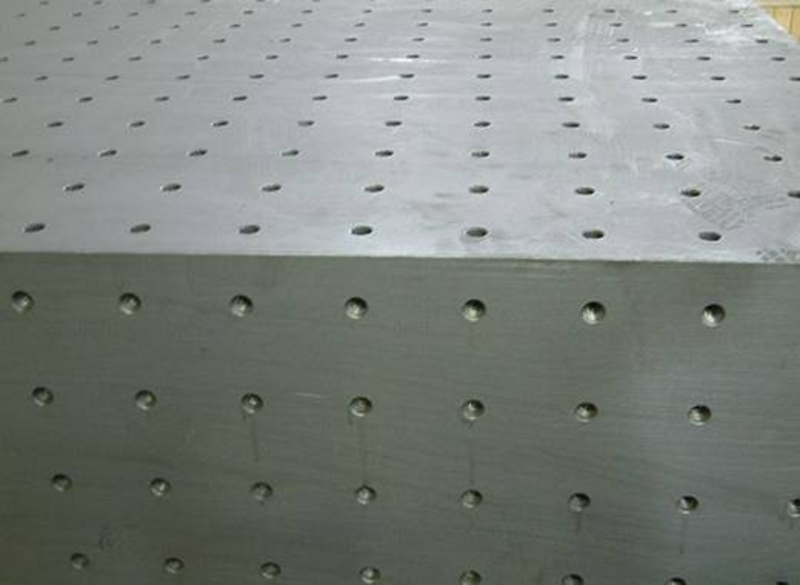

Tolerance vzdáleností pro závitové otvory a
| 0 - 2000 | ± 0,15 |
| 2000 - 4000 | ± 0,20 |
| 4000 - 6000 | ± 0,25 |
| 6000 - 8000 | ± 0,30 |
| (v mm) vyšší tolerance na dotaz | |

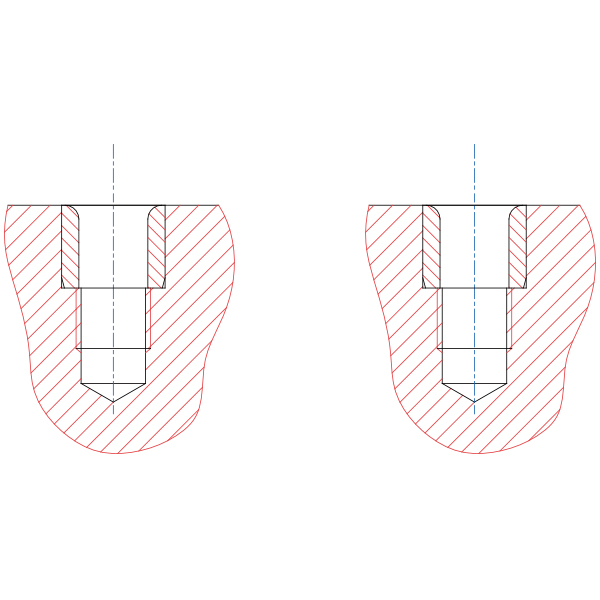

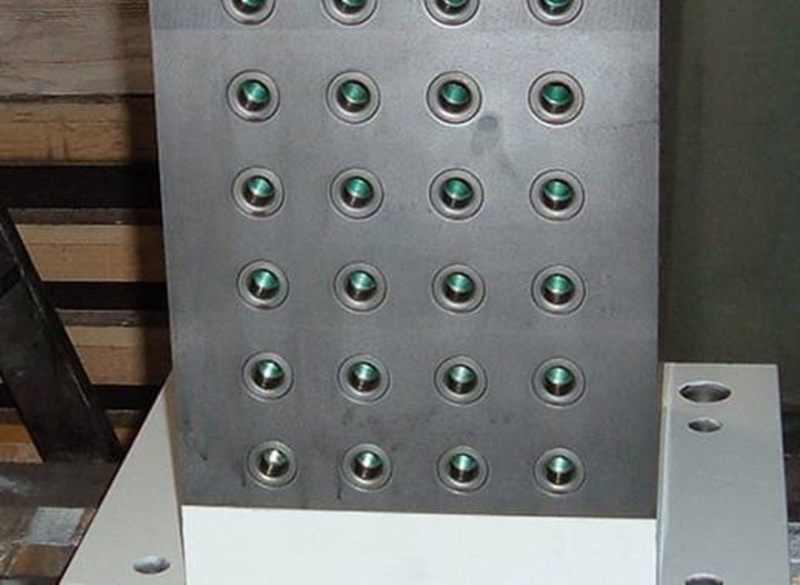

tolerance rozestupůTolerance vzdáleností pro lícované otvory a
| 0 - 1000 | ± 0,05 |
| 1000 - 2000 | ± 0,08 |
| 2000 - 3000 | ± 0,10 |
| 3000 - 4000 | ± 0,12 |
| 4000 - 5000 | ± 0,13 |
| 5000 - 6000 | ± 0,15 |
| (v mm) vyšší tolerance na dotaz | |
doléhací otvory
